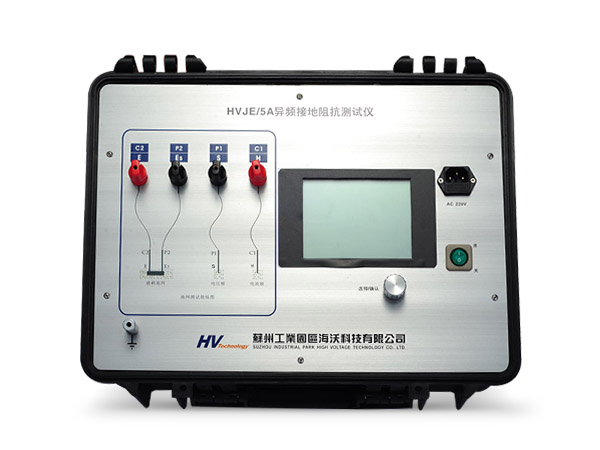

HVJE-5A 接地裝置特性參數測量?jì)x
體積小、重量輕，整套裝置僅重14kg，適合接地裝置特性參數的測量
為了模擬單相接地故障，測試系統采用變頻電流源向一條電力線路注入測試電流，而把線路的遠端接地。之后對接地系統與楔入土壤中的接地樁之間的電壓進行測量，這個接地樁所楔入的位置靠近變電站周邊的圍欄。不斷增加接地樁與接地系統之間的距離并重復這個測量過程，直到所測量到的電壓值不再增加。對最后測量位置的電壓進行計算，計算出真實故障條件下的地電位上升值。
為了抑制干擾信號，傳統的測試方法采用了大功率的工頻信號注入。您也可以自由地選擇測試系統的信號頻率。注入高于或者低于工頻頻率的測試信號并實施銳截止濾波，就可以有效地抑制噪聲干擾。我們的測試系統就采用了這種技術，所以您只需要注入很小的測試電流就能夠獲得準確的測量結果。
