直流高壓試驗系列產品

● 參與制定了行業產品標準：“ZBF24003-90及“DLT 8481-2004”

● 自1992年研制：脈寬調制式直流高壓發生器，用戶已達上千家，銷售量為2857套

● 直流高壓發生器輸出電壓40~1200kV；輸出電流2~300mA

● 高穩定度直流高壓電源：電壓穩定度≤0.05%，紋波系數≤0.1%

產品介紹

工作原理

● 電源控制單元內，輸入電源整流后，通過PWM方式調制電壓，然后由橋式逆變器輸出中頻電壓信號；中頻電壓信號再通過多級倍壓整流單元的勵磁變與多級倍壓電路升壓，即可得到試驗所需的高電壓

產品應用

● 氧化鋅避雷器直流特性試驗

● 變壓器、開關、油浸電纜等高壓電氣設備直流泄漏試驗

● 水內冷發電機直流泄漏試驗

● 高穩定度直流高壓電源配合高精度標準直流分壓器，建立直流高壓計量標準

產品特點

● 分節式倍壓筒設計，快速卡口連接，適合不同電壓等級試驗需求

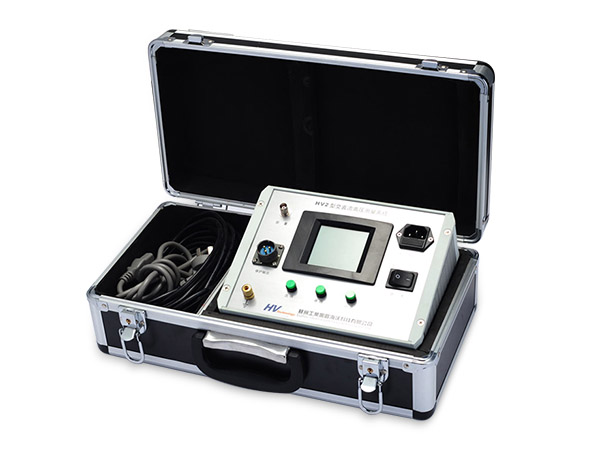

● 一體化設計（40kV）將控制、倍壓部分集成在一個機箱內，通過拖地電纜引出，方便現場試驗

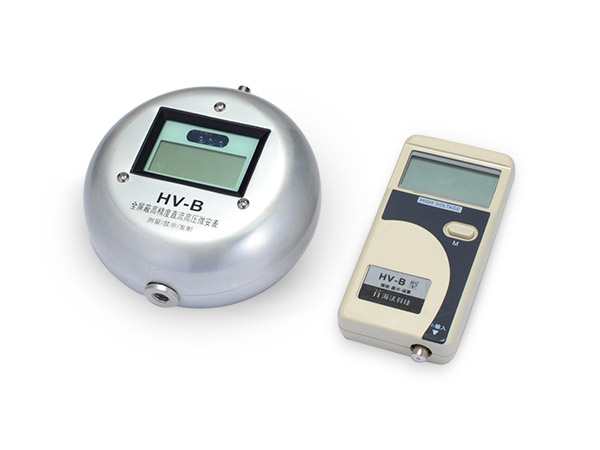

● ZV-B全屏蔽高壓微安表：數字液晶屏采用導電玻璃，與整體外殼連接，測試線與屏蔽線同軸引出，從而實現真正全屏蔽

● HV-B紅外高壓微安表（選配）：紅外連接，自動測算雙節M(mǎn)OA全電流及各節泄漏電流

● 自動升壓/多點測量（Z-Ⅶ升級版）：預設試驗電壓，自動多點測量并記錄各點的電壓及泄漏電流

● 測壓回路斷線保護、接地不良保護，確保人身安全

● 可承受大容量容性試品的高壓閃絡(luò )沖擊

技術參數表

輸出電壓 (kV)	輸出電流 (mA)	輸出功率 (W)	機箱重量 (kg)	倍壓筒重量 (kg)	倍壓筒高度 (mm)
40	3	120	—	—	—
60	2	120	4	4	φ110×520
60	10	600	4	4.8	φ110×570
80	2	160	4	4.5	φ110×610
100	2	200	4	4.8	φ110×640
120	2	240	4	5.2	φ110×690
200	2	400	4.6	7.5	φ110×930
200	3	600	4.6	7.5	φ110×930
200	5	1000	4.6	9	φ110×930
100/200	4/2	400	4.6	8.5	φ110×1090
300	3	900	6	11.7	φ110×1350
200/300	3/2	600	6	12.6	φ110×1460
200/300	4/3	900	6	12.8	φ110×1460
200/400	4/2	800	6	14	φ110×2000
200/400	6/3	1200	6	14	φ134x2000
300/600	6/3	1800	6	22	φ170×2600
800	10/20	8/16kW	12	40;55x2	φ380x(1220+1300x2)
1200	10	12kW	12	300x3	φ600×(2336×3)
